首先來聊聊流體分析部分，也就是我們常說的CFD軟件。CFD（Computational Fluid Dynamics，計算流體動力學）軟件通過數值方法模擬流體流動、傳熱、傳質及化學反應等過程，廣泛應用于工程領域，幫助工程師分析和優化設計。通常我們會借助CFD軟件模擬流體流動、溫度分布和壓力場及部分復雜的流體問題如如湍流、多相流、非牛頓流體等，從而幫助工程師優化產品設計，提升性能。

在3DEXPERIENCE平臺中，可以通過以下角色進行流體力學分析：

■

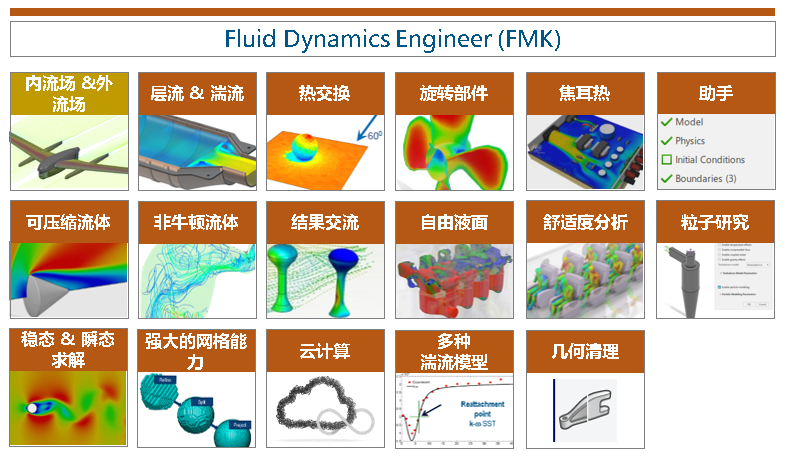

Fluid Dynamics Engineer 流體力學工程師（以下簡稱FMK）

FMK（Fluid Dynamics Engineer）是專為設計師和工程師服務的流體分析角色，用于解決復雜的流體動力學問題。FMK集成了CAD、CFD和PLM（產品生命周期管理）功能，支持從設計到仿真的端到端流程，具有高效、易用和強大的數值模擬能力。

FMK基于行業標準的有限體積法（FVM），采用RANS（雷諾平均Navier-Stokes）湍流模型進行流體動力學模擬；支持多種湍流模型，如SST k-ω、Spalart-Allmaras和Realizable k-ε模型，適用于不同類型的內外部流動問題。另外同其他基于云端的角色一樣，F(xiàn)MK支持云端求解，用戶可以在本地或云端運行模擬，最高支持144核并行計算，顯著提升大規模問題的求解效率。FMK支持以下類型的模擬：

●

穩態 & 瞬態流動

●

層流和湍流

●

全速度覆蓋

●

不可壓縮，可壓縮

●

亞音速, 跨音速, 超音速

●

牛頓和非牛頓流體

●

自由液面 (VOF)

●

自然共軛傳熱

●

輻射問題

●

人體舒適度模型

●

焦耳熱, 電阻模型

●

風扇和擋板 (導電，多孔)

●

多孔介質，旋轉區域 (MRF)

最后我們來談?wù)勲姶欧治鼋巧?。由?G、物聯網、新能源汽車等技術的興起，機轉電可以說是目前機械行業的主流趨勢。隨著電動化的不斷加速和電磁場數值算法及電磁軟件的飛速發展，電磁分析軟件已經成為結構進行各項電磁性能驗證的重要工具。常見的產品如電機、電磁閥、變壓器、各類天線、濾波器、PCB板、半導體設備等都會涉及到電磁分析。

在3DEXPERIENCE平臺中，可以通過以下角色進行電磁分析：

■

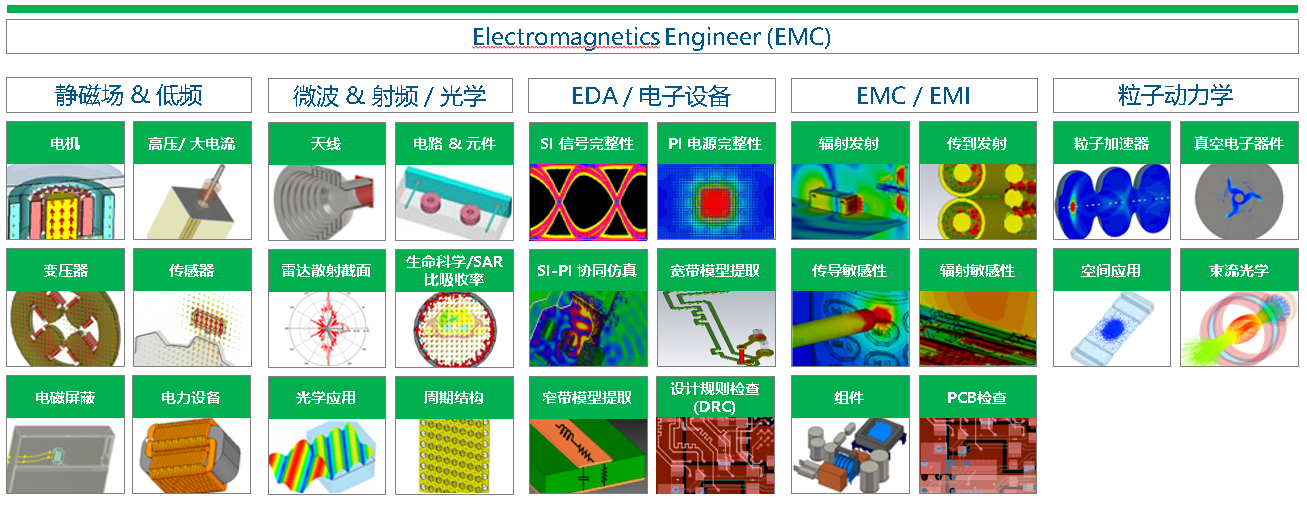

Electromagnetics Engineer 電磁學工程師（以下簡稱EMC）

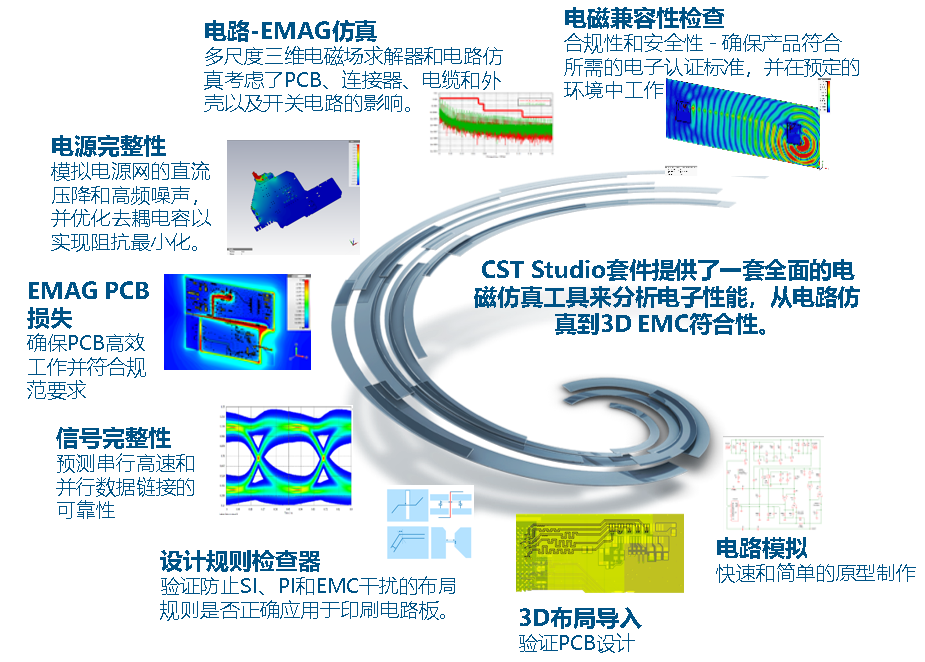

EMC角色基于達索著名的電磁分析軟件CST，其用戶界面及使用方法與桌面版CST完全一致，是一款功能強大的電磁場仿真軟件。CST/EMC強大且多樣的的求解器使其廣泛應用于電磁兼容性（EMC）、天線設計、射頻器件優化等領域。EMC支持從低頻靜磁場到高頻場的全頻段電磁仿真，并提供多物理場耦合功能（自帶穩態熱求解器、 瞬態熱求解器、 共軛熱傳遞求解器和結構應力求解器 ，可以進行結構分析及熱分析），能夠滿足復雜工程問題的仿真需求。

以上就是本系列文章的全部內容，總結一下，本系列文章介紹了SOLIDWORKS MODSIM方法，我們希望通過這種基于平臺的SOLIDWORKS  MODSIM方式改變現有常見的多物理場仿真使用場景，將所有分析角色全部融合在同一套架構之下，既保證了通用性，又消除了軟件之間的程序壁壘，為簡化多物理場耦合計算提供了最大的可能性和便利性。通過MODSIM方法可以幫助企業建立更加順暢的研發流程，在當前內卷的環境下提高產品的競爭力。
