我們在用SOLIDWORKS創建工程圖的時候，一般是從視圖調色板中拖拽視圖到圖紙，這流程往往較為繁瑣，耗時耗力，SOLIDWORKS 中有沒有實現快速繪制工程圖三視圖的方法呢？答案是肯定的，下面給大家分享可以直接導入標準的三視圖（主視圖、俯視圖、左視圖）的方法。

1、制作三視圖模板

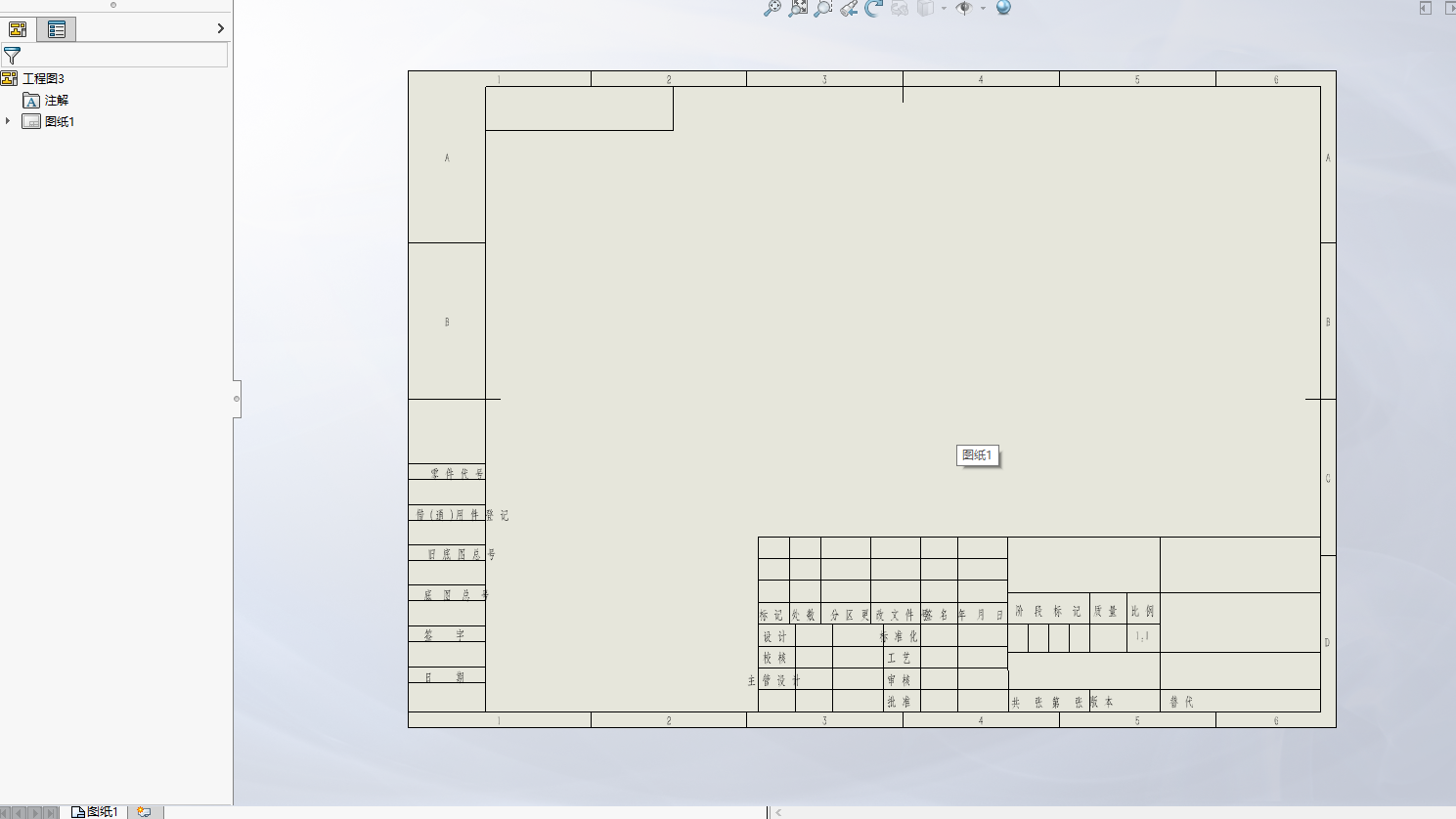

在solidworks中新建一張圖紙

2、制作預定義視圖

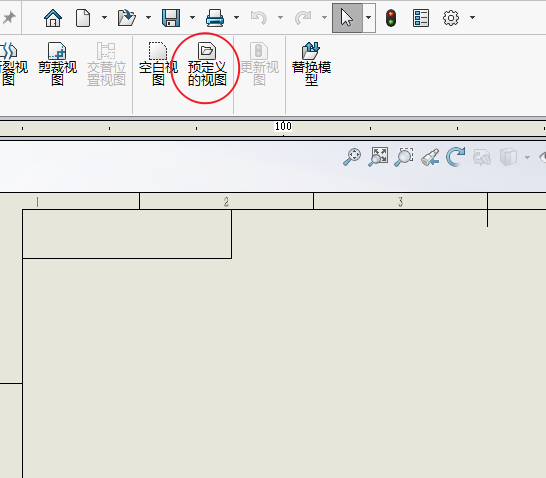

選擇工具欄-工程圖-預定義的視圖。

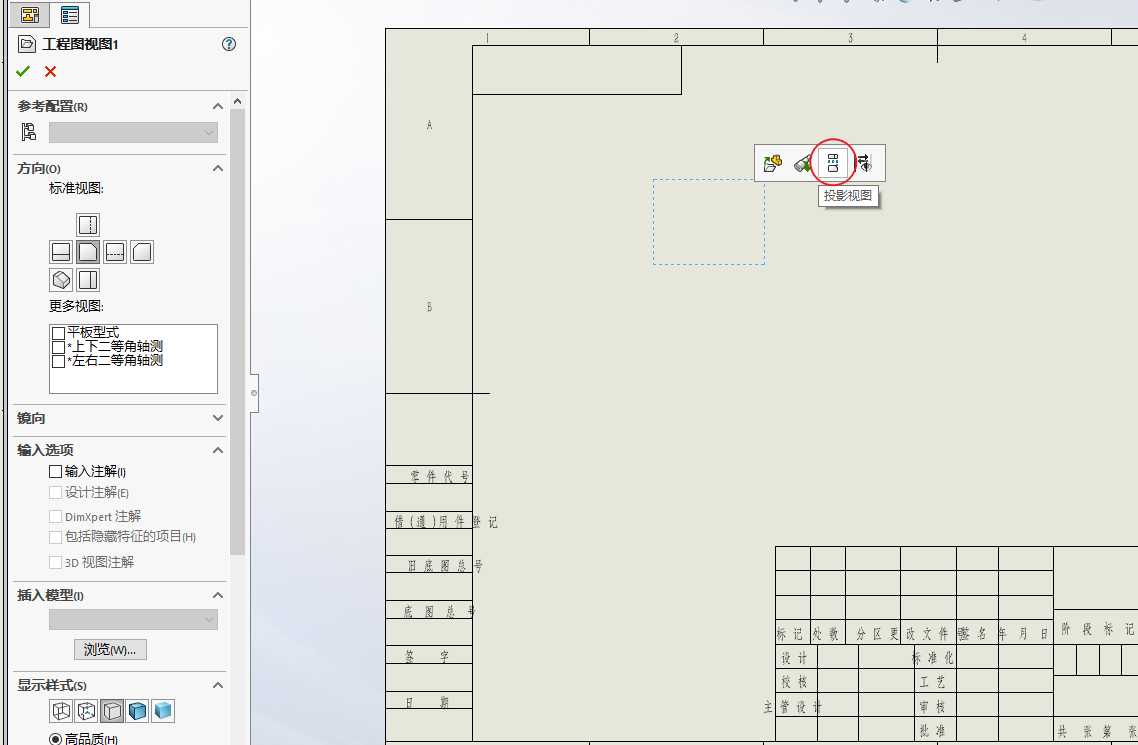

3、默認會添加一個主視圖，然后可以點擊投影視圖添加其他視圖。

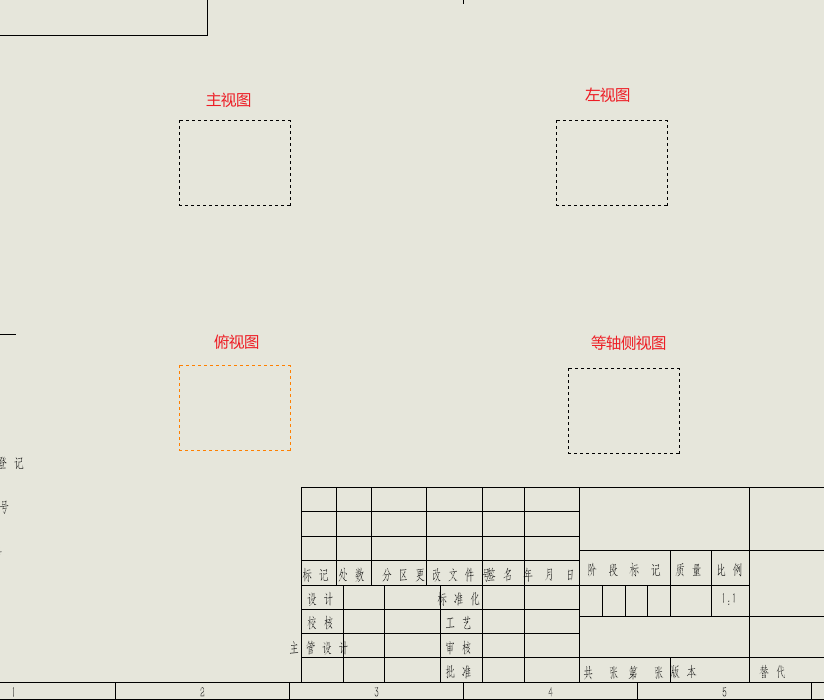

4、生成其他視圖并擺放到適當位置

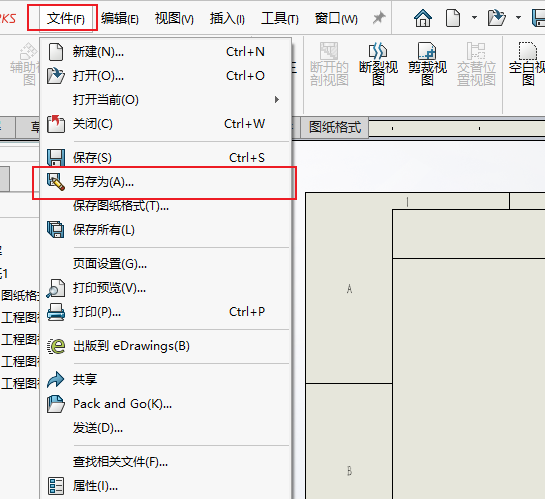

5、另存模板，選擇文件-另存為

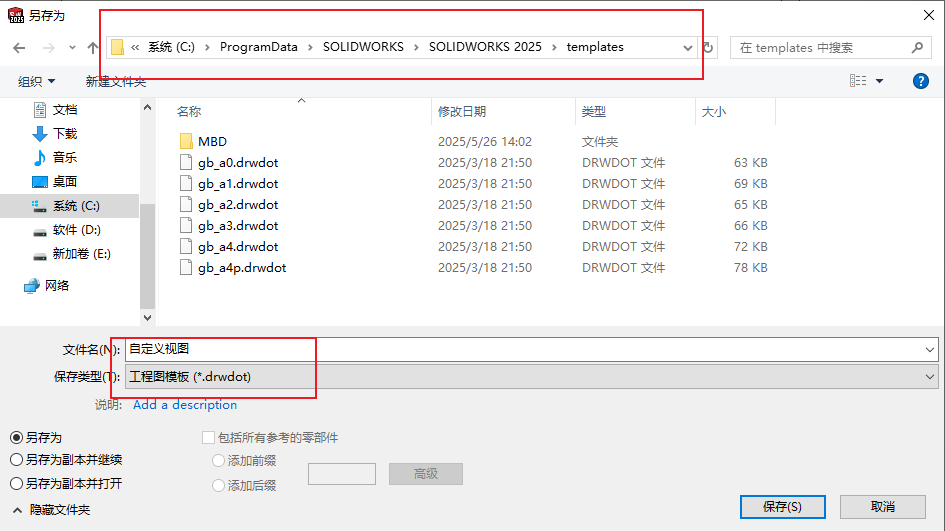

6、將創建好的視圖更改文件名，將保存類型改為“工程圖模板”并保存到如下路徑中。

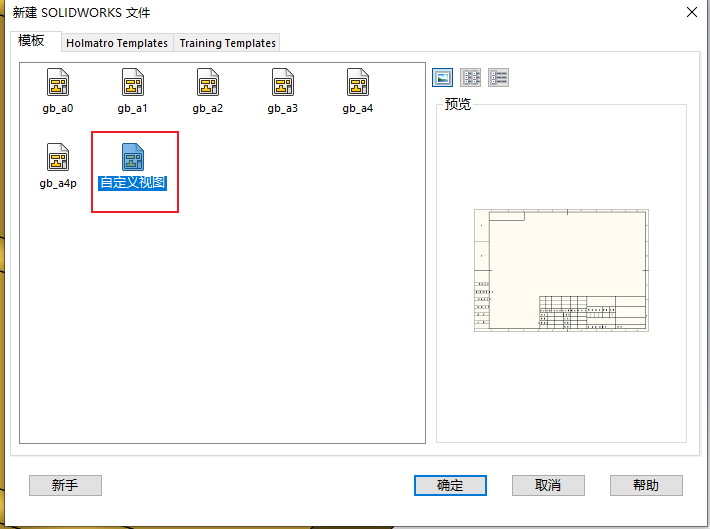

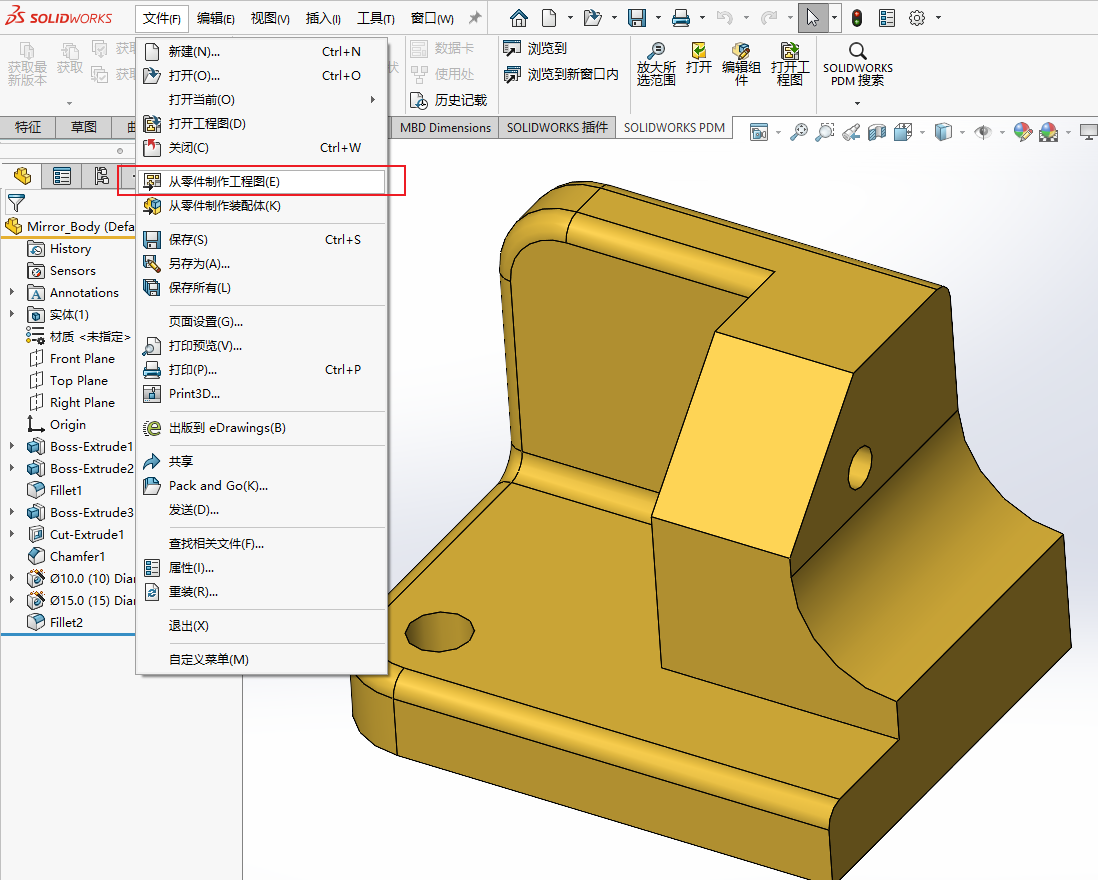

7、打開任意零件選擇從零件制作工程圖，在模板中選擇我們剛創建的視圖。

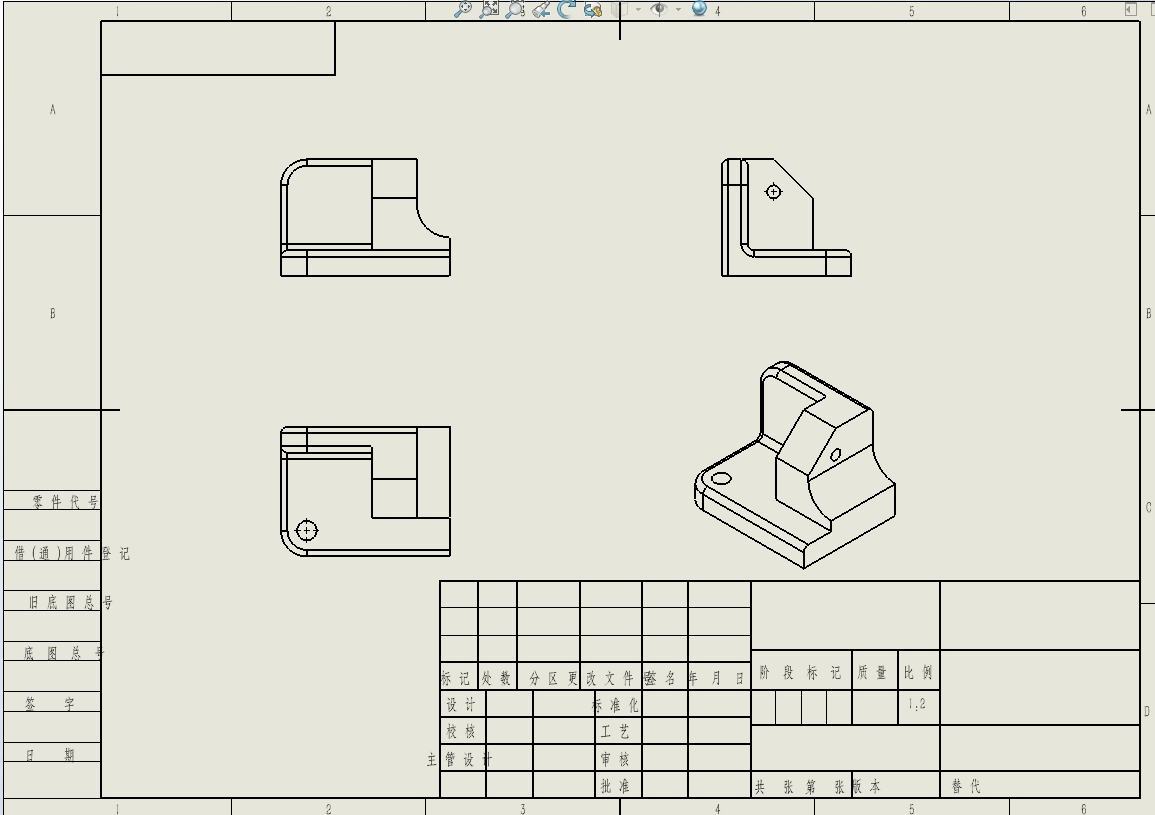

8、SOLIDWORKS 工程圖會自動生成三視圖。
