SOLIDWORK 工程圖鏈接零件屬性
當我們在使用SOLIDWORKS繪制好零件后,在創(chuàng)建相關的工程圖時,可以看到在工程圖右下角的標題欄中會有相對應的文檔屬性,這是因工程圖鏈接到了相關的屬性。那么零件屬性能否也可以在工程圖中創(chuàng)建相應的屬性鏈接呢?我們一起來看一下如何操作。

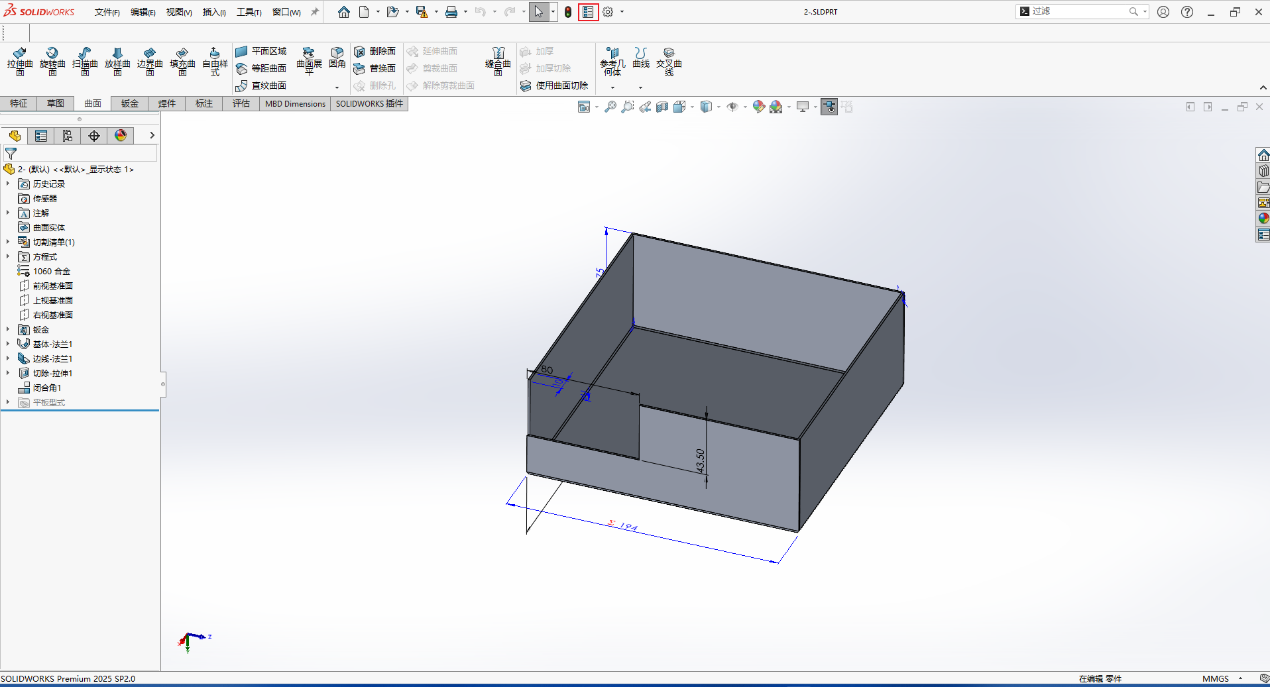

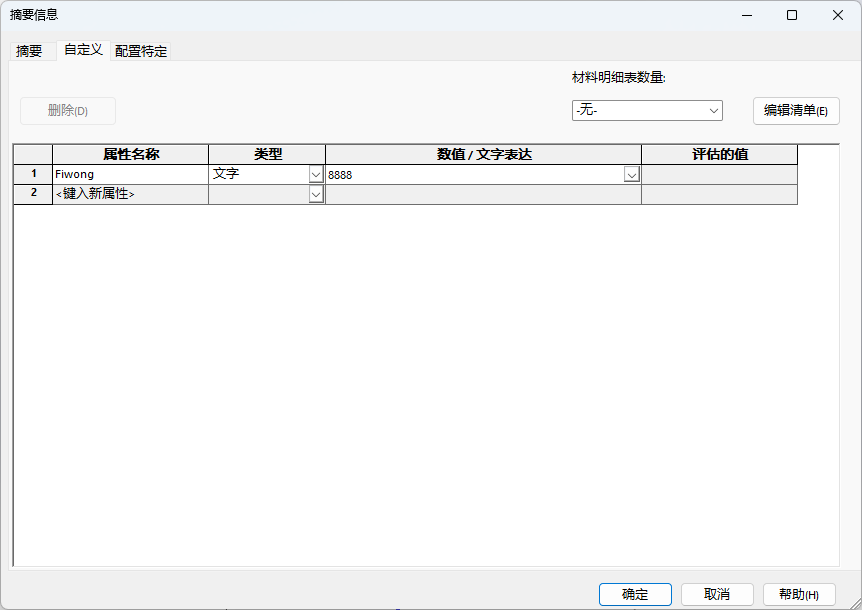

1.在零件界面中打開屬性對話框并添加自定義屬性
2. 通過從零件/裝配體創(chuàng)建工程圖

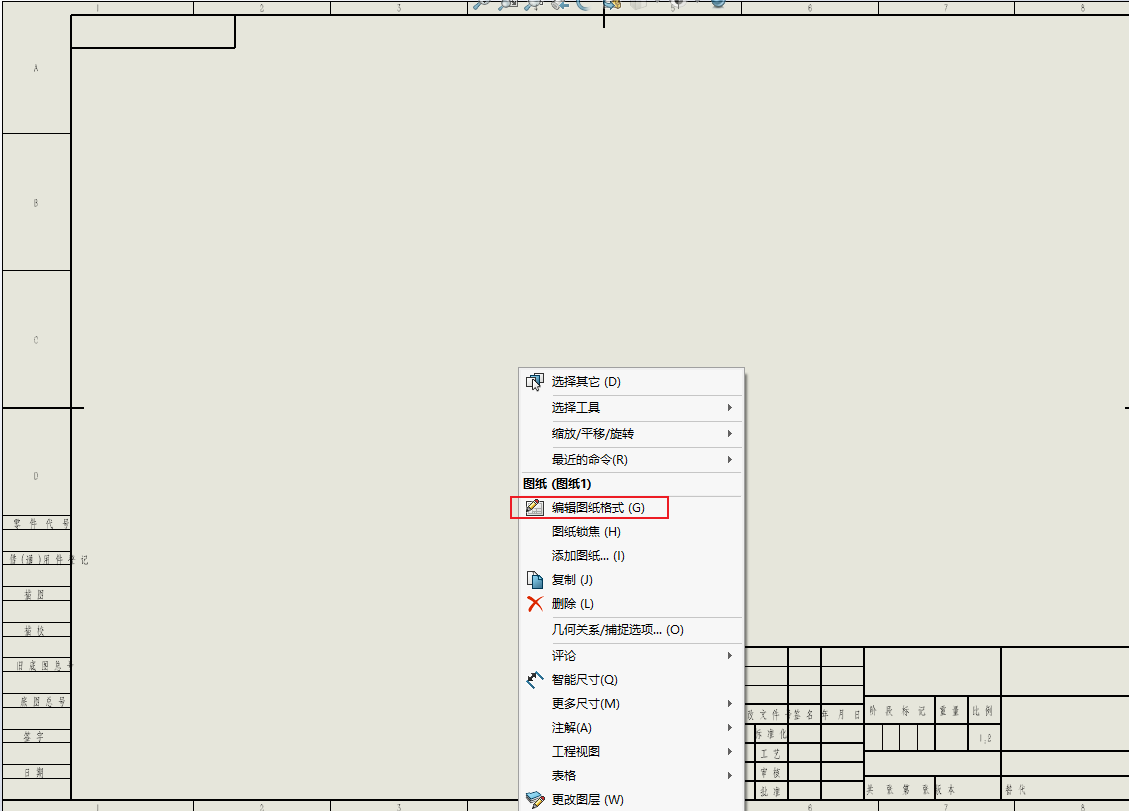

3.右擊空白位置選擇編輯圖紙格式

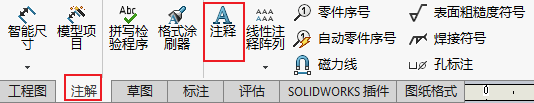

4.通過添加注釋創(chuàng)建屬性鏈接

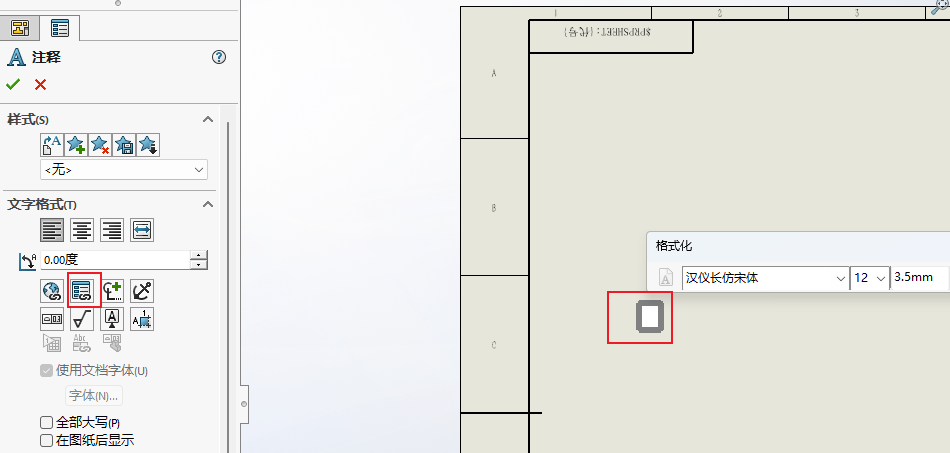

單擊鏈接到屬性并選擇擺放的位置
5.在鏈接到屬性的對話框中選擇想要添加的鏈接

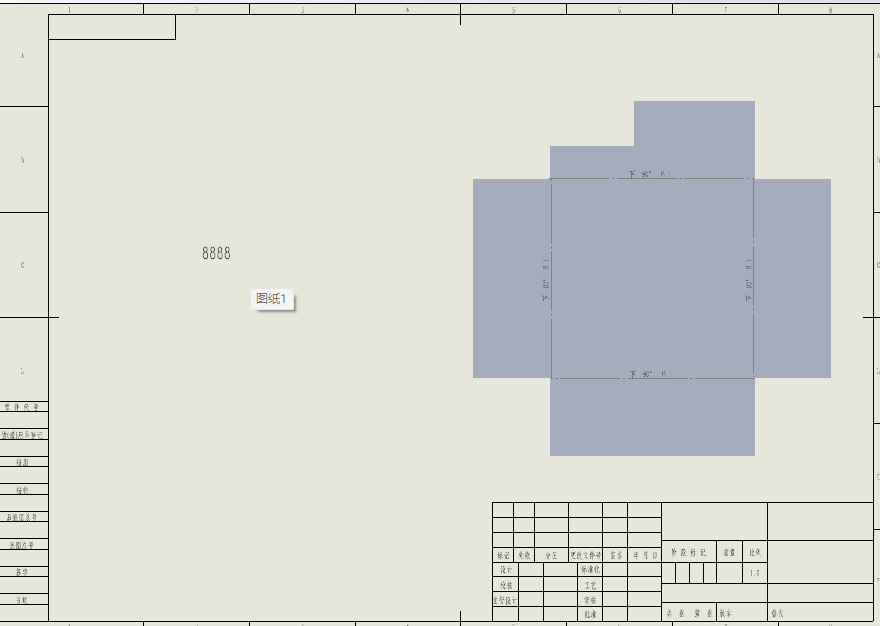

6.新增的注釋就會映射出相應的屬性,同時能夠及時更新在零件中修改的自定義屬性
