SOLIDWORKS MBD 無紙化辦公在 SOLIDWORKS Standard 的基礎之上構建，提供了大量的新功能。

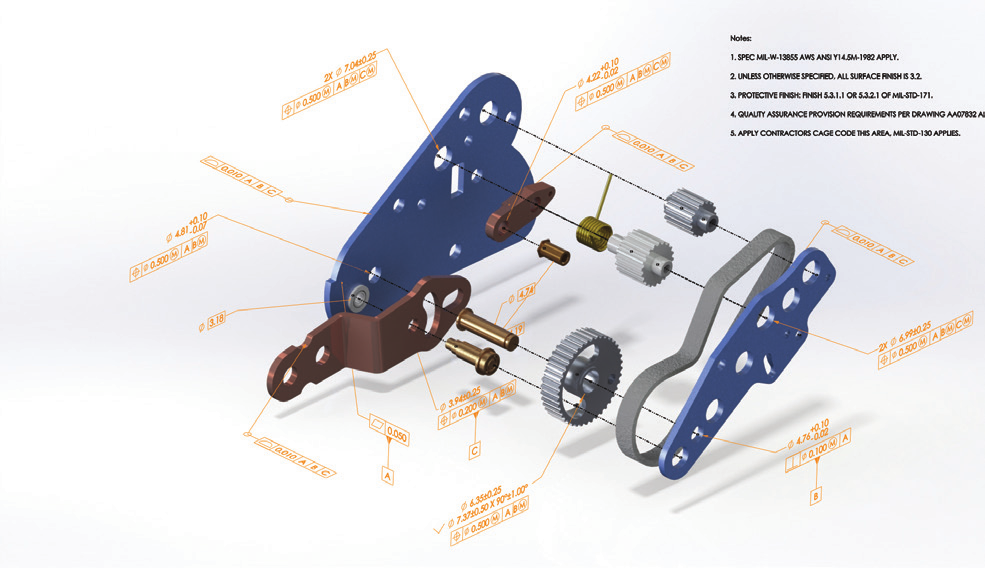

對于 3D 標注，SOLIDWORKS MBD 無紙化辦公：
? 在模型上標注基準、基準目標、基本尺寸、公差尺寸、極尺寸、形位公差、表面粗糙度、焊接符號、拔模符號、零件序號、BOM、注釋、坐標系、參考幾何體、相交幾何體、連續特征、組合特征以及其他產品制造信息 (PMI)。
? 為零件和裝配體定義基于特征的標注 (DimXpert)。
? 將 DimXpert 從源配置復制到其他配置，以節省時間并保持一致性。
? 將 DimXpert 從源零件復制到派生或鏡像零件，以用于下游制造。
? 將 DimXpert 從源文件復制到其他文件，以便遷移類似但不同的舊模型。
? 提供預定義的制造特征庫，以使定義與制造實踐保持一致，例如凹槽、槽口、缺口、圓錐、圓環體、沉頭孔、錐形沉頭孔、樣式、倒角和圓角。
? 在原生或?qū)氲膶?shí)體上自動識別制造特征。
? 按模型類型、公差類型、樣式尺寸、參考特征和范圍實現標注定義自動化。
? 分析、顯示和隱藏公差狀態，以監視定義進度并發現潛在的疏忽。
? 將零件的 DimXpert 標注重復利用到裝配體。
? 根據固定或浮動扣件公式，將公差從源模型自動配對到配合模型。
? 根據 ASME Y14.5-2009 標準或 ISO 1101-2012 標準，自動標記幾何尺寸和公差 (GD&T) 違規情況。
? 將關聯尺寸添加到基準目標。
? 從非 SOLIDWORKS 格式導入 3D 標注，例如 Creo?、NX、CATIA? 和 STEP 242。
? 將智能 3D 標注語義導入到在 CAM 和 CMM 編程等制造軟件中具有可操作性的 API 屬性。
? 在注釋或表中定義軟件可讀取的一般配置文件公差。
? 在鈑金設計中插入折彎系數表和折彎注釋。
? 按照 ISO 2768-2012 標準自定義公差表。
? 自定義標注文本顯示比例。
? 提供有利于 MBD 工作流程的零件和裝配體模板。

SOLIDWORKS MBD 無紙化辦公優勢：
? 利用基于公差的公差分析自動編程、公差優化、計算機輔助制造 (CAM)、三坐標測量機 (CMM) 和其他生產應用程序，提高上市速度。
? 可在同一個位置查看模型和標注以對數控 (NC) 代碼進行編程，而不用在 3D 模型與 2D 工程圖之間來回切換。
? 利用直觀的 3D 標注來減少?gòu)U品和返工。
? 在 3D 設計期間制定基準和公差要求策略（而不是在 2D 詳細設計中進行事后補充），也無需在 3D 模型與 2D 工程圖之間來回切換。
? 避免 3D 模型與 2D 工程圖之間出現差異，從而導致巨大的制造浪費。
? 自動識別制造特征，以使基于模型的標注與制造實踐保持一致。
? 減少 2D 工程圖數量，以簡化文檔管理流程。
? 遵循基于模型的定義標準和法規（ 例如軍事標準31000A），以確定更多業務機遇。
? 通過清晰的交流和更完整的 3D 文檔，減少昂貴的服務、支持和維護成本。
? 如果需要 2D 工程圖來簡化從工程圖到 MBD 的過渡，則可以在 2D 工程圖中重復利用標注和視圖等 3D 內容。

SOLIDWORKS MBD無紙化辦公軟件是一個集成于SOLIDWORKS內部的、無圖紙制造解決方案。SOLIDWORKS MBD 直接以 3D 方式而不是使用傳統的 2D 工程圖來指導制造過程，這可幫助簡化生產、縮短周期時間、減少錯誤和支持行業標準
