夏日與睡蓮的奇妙邂逅
夏天剛剛進入伏期，驕陽似火。
池塘中，睡蓮靜靜開放，為這暑氣彌漫的季節增添了一抹溫柔的色彩。
今天，我們將分享如何用SOLIDWORKS創建一個蓮花模型
感受它們的獨特之美！
由圖可見蓮花的花瓣、花蕊相互交疊等特征是建模的難點，可以使用SOLIDWORKS的彎曲、移動/復制以及圓周陣列等命令進行創建。
01
“前視基準面”繪制草圖：用于創建模型的基本特征。

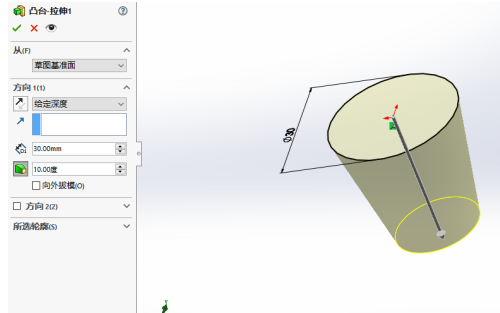

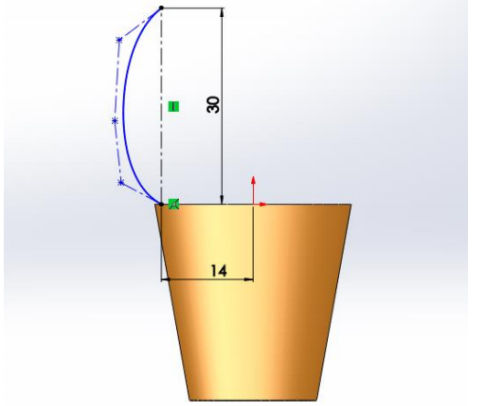

首先，繪制一個圓形，通過凸臺-拉伸成為一個臺椎體作為蓮花模型的底座，并在“上視基準面”繪制蓮花花瓣的曲線草圖。
02
邊界曲面命令：繪制 3D 草圖，選擇樣條曲線，建立花瓣曲面。
鏡像命令：鏡像剛生成的曲面，畫出花瓣的外形輪廓。

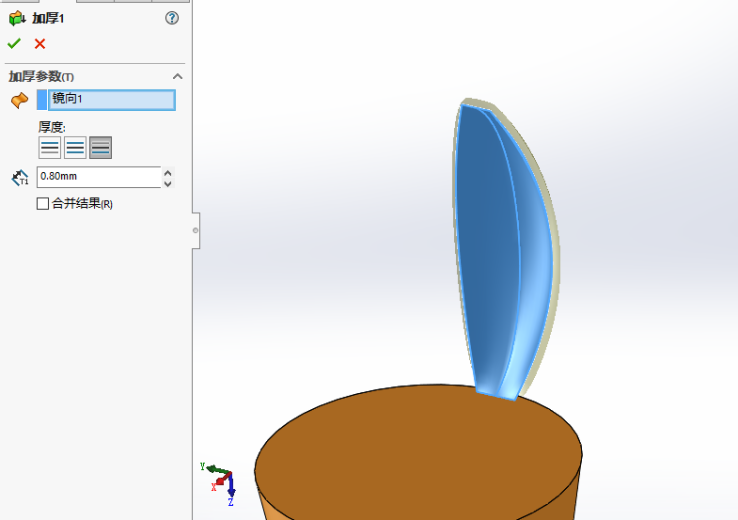

加厚命令：把曲面變成有一定厚度的實體。

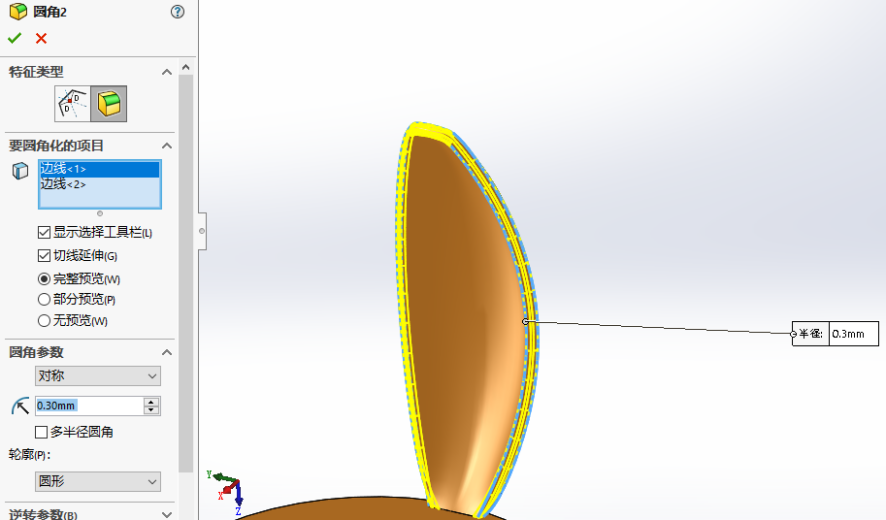

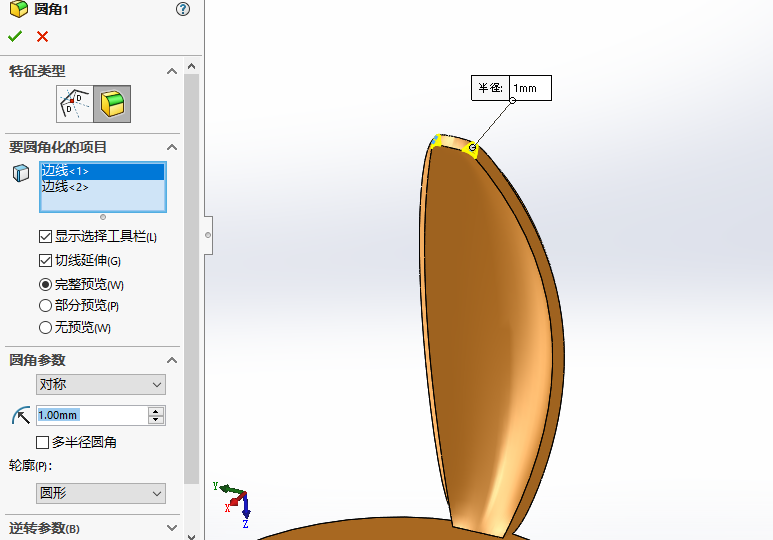

圓角命令：把邊角變得圓滑，顯得更真實。

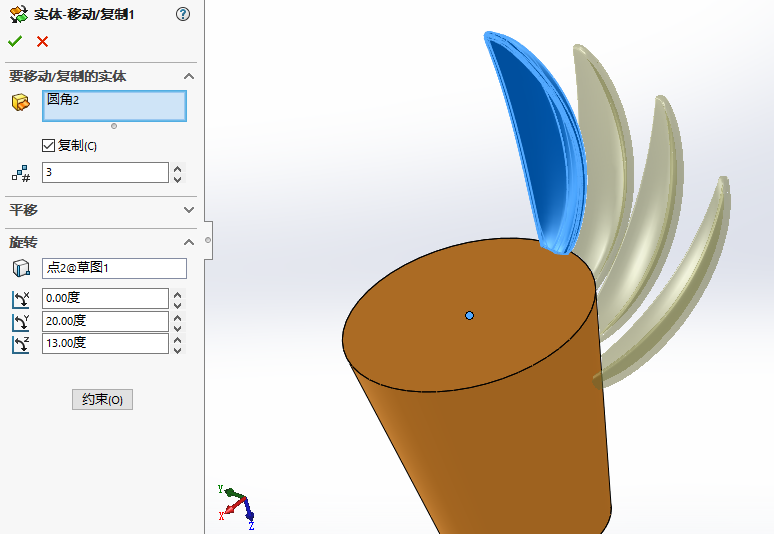

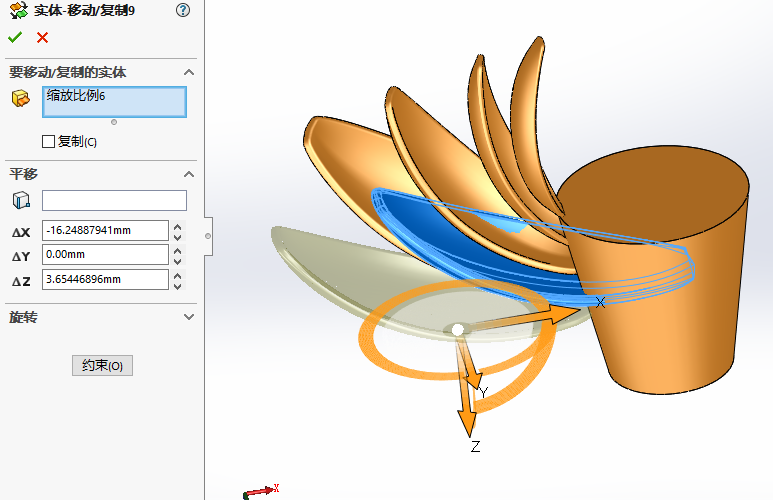

03實體-移動/復制命令：將制作好的單個花瓣沿中心軸向下移動/復制，同時調整每片的位移、旋轉角度及大小，讓花瓣顯得更有層次，和不規則的排列。

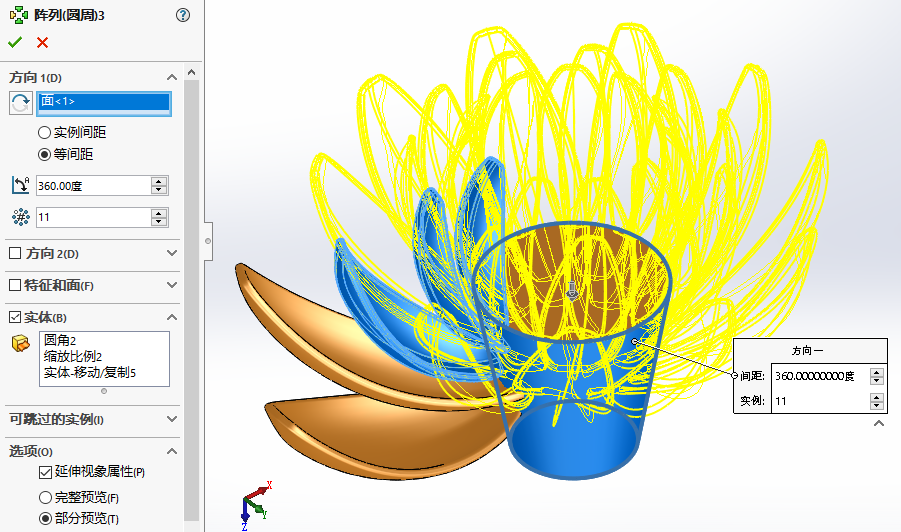

04圓周陣列命令：選擇2-3個葉片的實體模型，沿面<1>方向等間距執行圓周陣列命令，輸入實例數量11，查看預覽并確認效果，直到完成所有花瓣的生成。

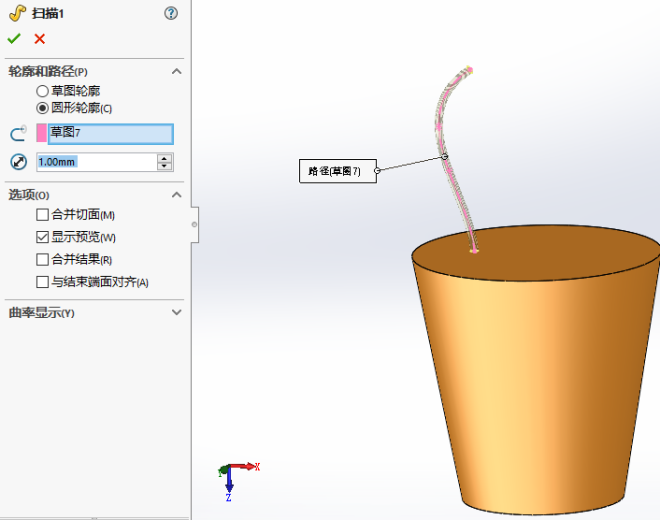

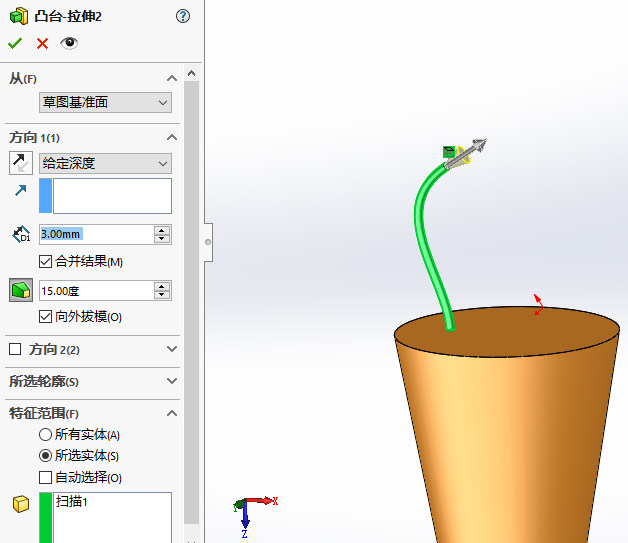

05掃描命令：只顯示中間圓臺，選擇上視基準面繪制樣條曲線。選擇箭頭所指平面繪制草圖并拉伸特征，添加圓角。

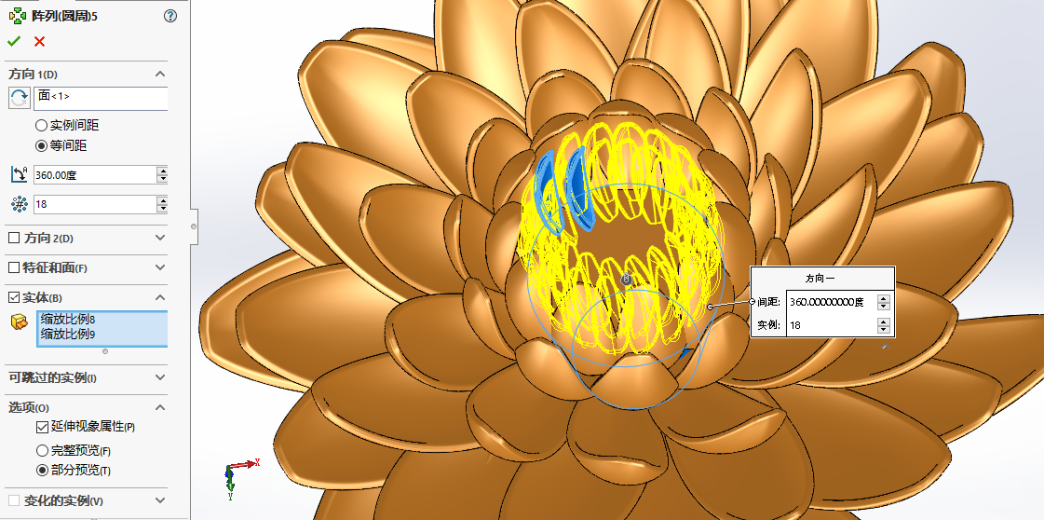

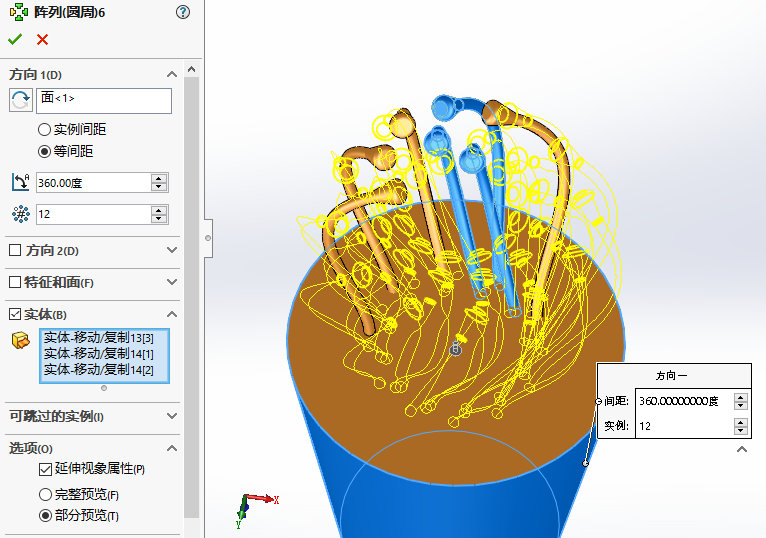

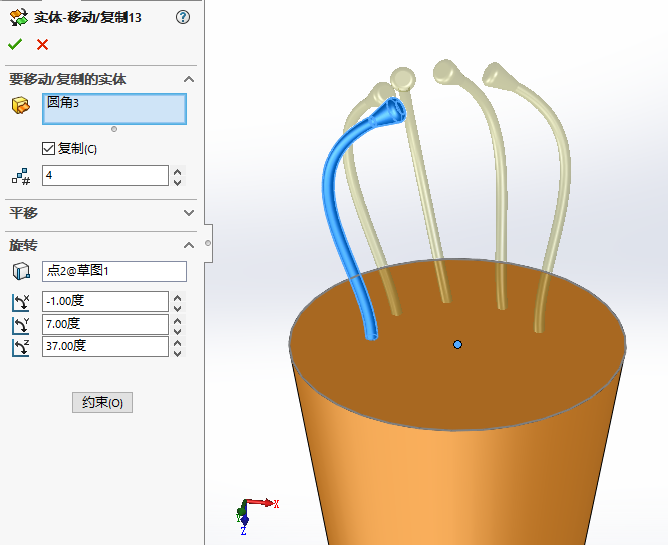

06重復制作花瓣的步驟，使用實體-移動/復制命令和圓周陣列命令，生成花蕊，并適當調整擺放位置完成模型的制作。

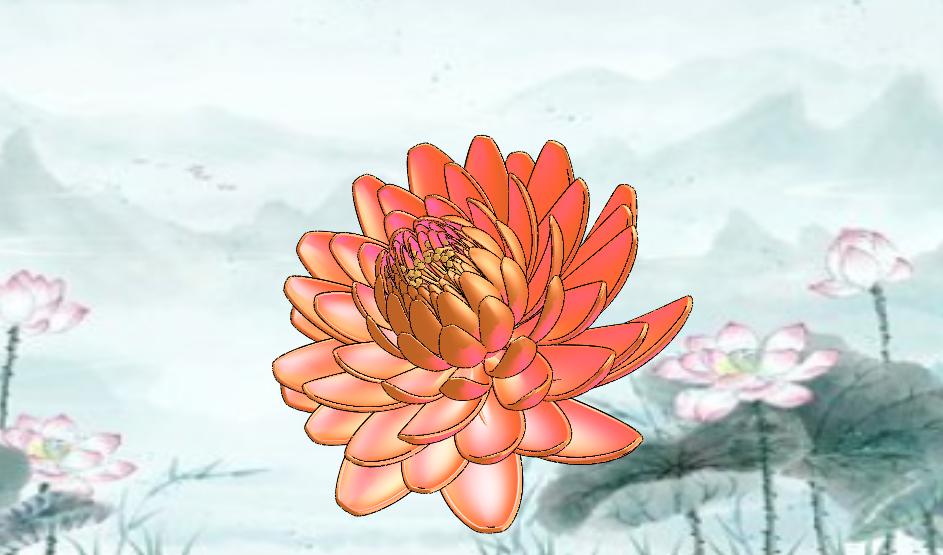

結合以上步驟，通過SOLIDWORKS的移動/復制以及圓周陣列命令，我們可以輕松創建一個逼真的蓮花模型。最后，根據個人喜好，為模型添加顏色修飾。
