很多使用CAD的設計工程師繪圖習慣是畫完直線后直接標注尺寸，在 SOLIDWORKS 中是尺寸驅動模型幾何體，通過更改尺寸將更改模型的形狀。在SOLIDWORKS中我們可以繪畫出草圖大致輪廓，后期對草圖進行尺寸的修改或添加幾何約束來完成草圖設計。

    SOLIDWORKS能否像CAD一樣輸入尺寸生成草圖呢，答案是可以的，接下來看看如何操作。

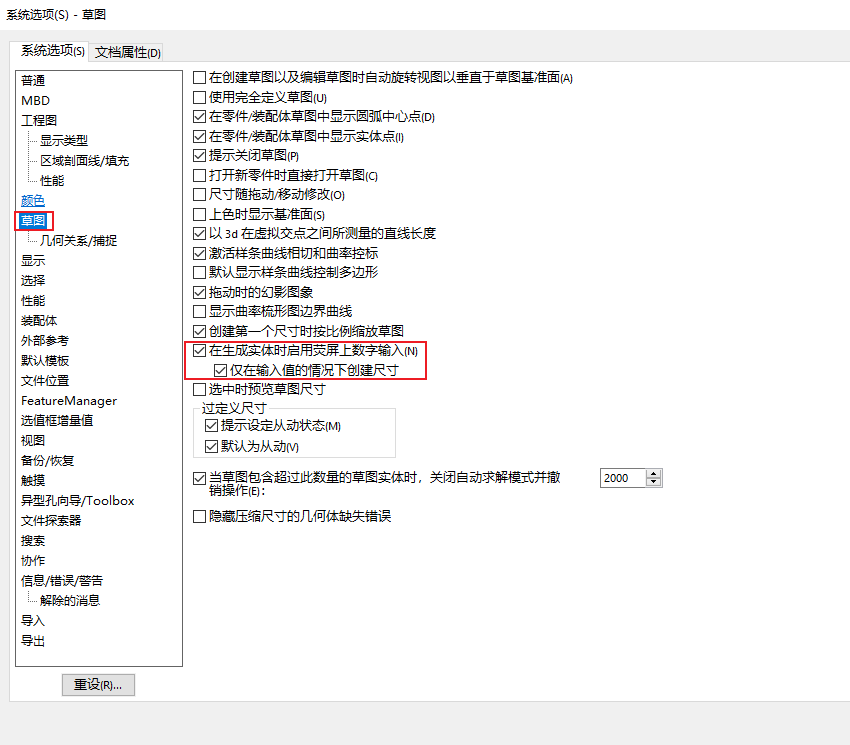

首先我們需要在設置中打開數字草圖輸入的選項，打開設置-系統選項-草圖勾選在成實體時啟用熒屏上數字輸入和僅在輸入值的情況下創建尺寸。

設置完之后我們?cè)诋嫴輬D時就可以實現動態輸入尺寸修改草圖了，在繪制草圖時就會出現，輸入數字的提示了。
