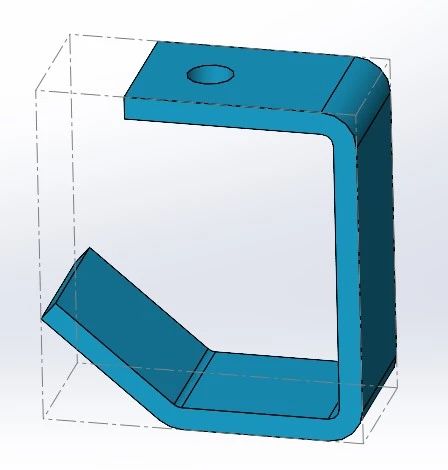

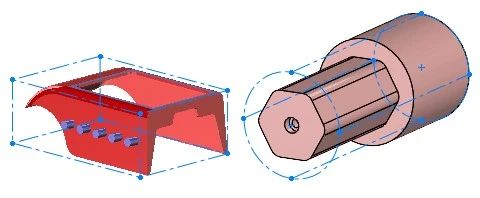

在SOLIDWORKS中利用“邊界框”功能，可以在模型周圍快速創建邊界框，以幫助確定空間和尺寸要求，例如運輸和包裝產品所需的空間，加工零件所需的原材料的最小尺寸。

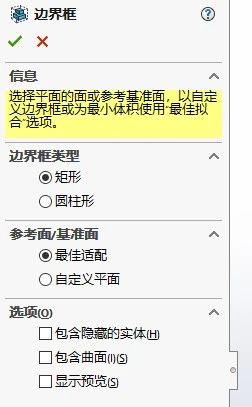

1、打開任一模型，單擊“插入/參考幾何體/邊界框”。選擇“邊界框類型”、“參考面/基準面”等并點擊“確定”。

Tips：

矩形：創建矩形邊界框。

圓柱形：創建最適合圓柱形模型的圓柱邊界框。

最佳適配：使用X-Y平面作為邊界框的方向。

自定義平面：自定參考平面以用于邊界框。

包含隱藏的實體：在邊界框計算中包括在零件級別隱藏的實體。

包含曲面：在邊界框計算中包括曲面實體。

顯示預覽：在圖形區域中顯示邊界框的預覽。

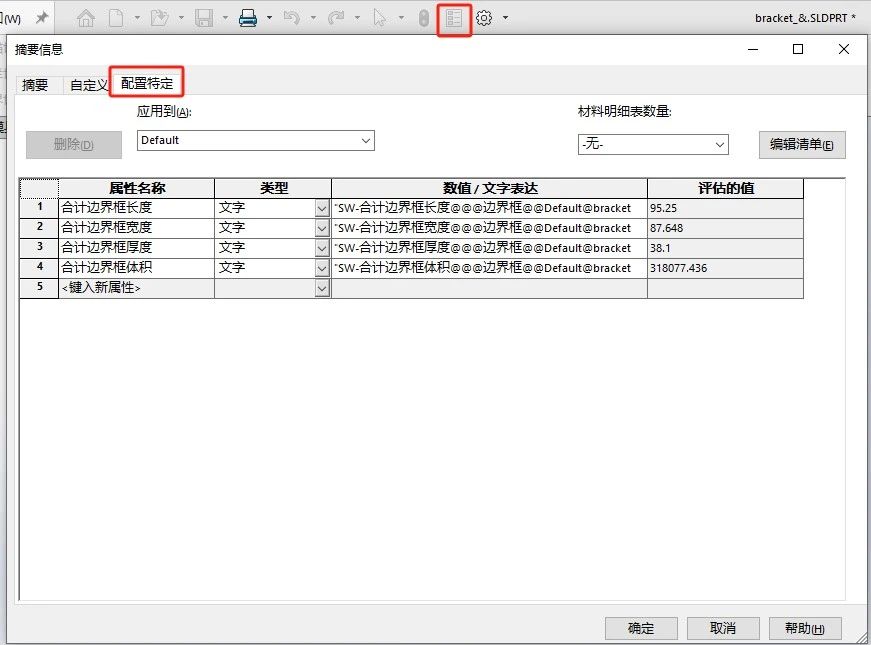

2、單擊“文件屬性/配置特定”，可看到軟件已自動統計模型邊界框的尺寸。

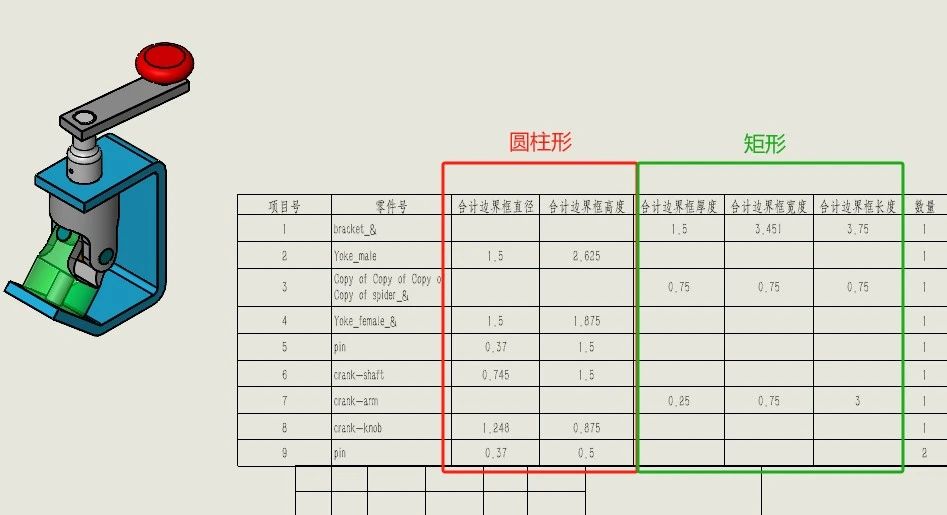

這時可將模型的最大外形尺寸自動添加到材料明細表（BOM）中。
