SolidWorks Inspection檢查工具
SOLIDWORKS Inspection 易于使用并與SOLIDWORKS CAD 集成，可作為獨立應用程序與其他CAD 系統配合使用。公司可以輕松部署、對質量部門進行培訓，并開始優化其檢查和質量流程。這樣可以消除質量檢查中的瓶頸并提高制造的產出量，從而節省時間、降低成本并贏得更多業務。
優勢
? 將執行檢查和創建檢查報告的時間縮短多達 90%。
? 幫助在數分鐘內創建詳細報告。
? 提高上市速度。
? 消除錯誤和不一致之處。
? 支持各種 2D 和 3D CAD 數據以及 PDF 和 TIFF 文件。
? 遵從行業標準。
? 加快投資回報 (ROI)。
憑借 SOLIDWORKS Inspection Standard，用戶可以：

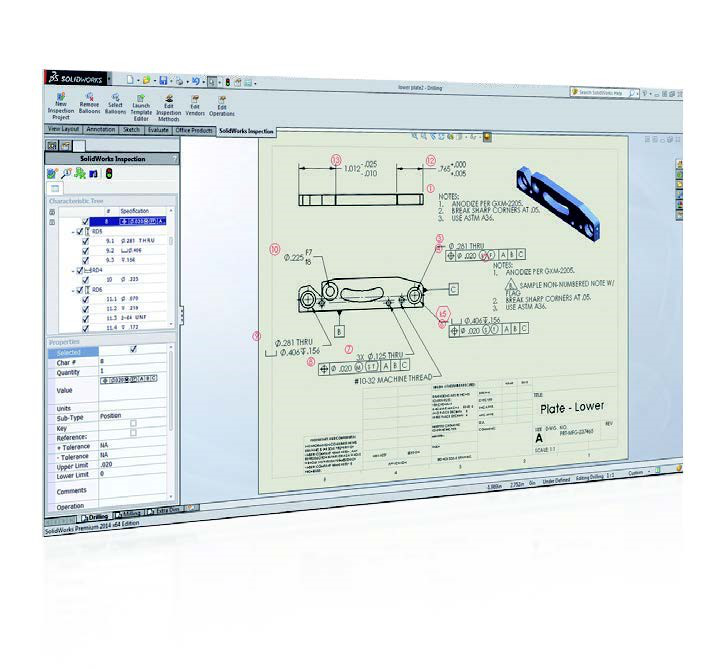

? 使用獨立應用程序或 SOLIDWORKS 插件來快速創建零件序號和檢查報告，而無論現有的是何種 CAD 系統。
? 可用于 2 D 數據， 例如 SOLIDWORKS 工程圖文件、PDF、TIFF、DXF 或 DWG 文件。

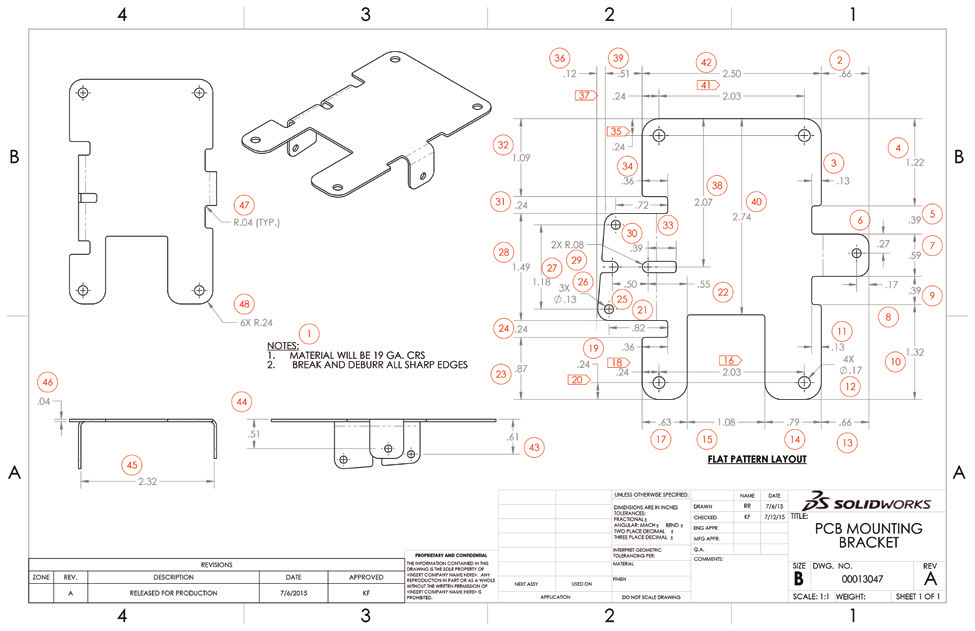

? 自動為設計人員或機械工程師指定的檢查尺寸創建零件序號。
? 創建自定義 OCR 詞典。
? 使用 ExtractionXpert 改進 OCR 讀取。
? 使用接收質量限制 (AQL) 表來計算可接受的缺陷比例。
? 從工程圖中手動或自動提取特性。
? 使用“智能提取”，一次性提取多個特性。
? 定義并使用多個公差表。
? 使用預設值自定義零件序號外觀。
? 立即以 PDF 格式導出標有零件序號的已完成工程圖。

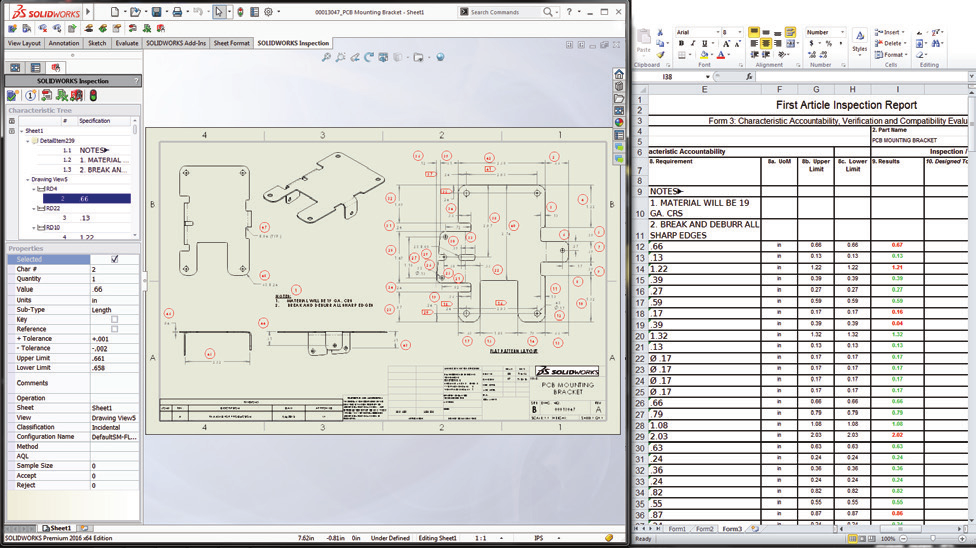

? 使用標準模板，將檢查報告導出至 Microsoft? Excel?。
? 使用模板編輯器自定義 Excel 模板以遵守公司或行業標準。
? 使用 SOLIDWORKS PDM 管理檢查項目和相關文檔。
? 使用 CSV 或 XML 輸出格式將檢查數據直接導出至質量系統（例如 Verisurf、QualityXpert 和 Net-Inspect）和數據庫。
SOLIDWORKS Inspection Professional 擴展了SOLIDWORKS Inspection Standard 的功能，使用戶可以近乎自動地將測量值輸入到檢查項目?？梢允謩虞斎朊總€特性的值，也可以使用數字卡尺或?qū)肴鴺藴y量機 (CMM) 結果來輸入。此外，SOLIDWORKS Inspection Professional 還允許用戶直接使用 3D CAD 數據，從而在公司范圍的無工程圖戰略中簡化其工作流程。
SOLIDWORKS Inspection Professional 面向的是質量工程師、技師和檢查員，這些人員負責檢查零件、記錄測量值以及操作檢查設備（包括卡尺、CMM、光學測量設備等）或為其編程。
憑借 SOLIDWORKS Inspection Professional，用戶還可以：
? 使用獨立應用程序或 SOLIDWORKS 插件，通過 2D 和 3DCAD 文件、PDF 和 TIFF 文件來快速創建零件序號和檢查報告。
? 以手動方式或使用數顯卡尺將每個特性的測量值直接輸入到項目。
? 導入 CMM 結果（PC-DMIS、Calypso、Faro CAM2 等等）。
? 根據輸入的值，分別以綠色、紅色或黃色立即高亮顯示公差內、超出公差或在公差邊緣上的尺寸。
? 自動驗證結果
? 導出標有零件序號的分色工程圖和檢查報告以提高清晰度。
? 將標有零件序號的 3D 模型導出為 3D PDF 或 eDrawings?文件。
